CNC プレートおよびプロファイル切断機

プラットフォームの選択基準

プロセスのマッチング (プラズマ vs. 酸素-燃料):
エッジの直角度と速度が重要となる 25 mm 未満の炭素鋼、ステンレス鋼、アルミニウムには、高解像度プラズマを選択してください。-
Select multi-torch oxy-fuel for carbon steel plates >30 mm、重い構造コンポーネントのメートルあたりのコストを最適化します。{{1}{2}

機械的剛性とデューティサイクル:
連続多シフト操作では、高加速下でも耐性を維持するために、両面 AC ブラシレスサーボドライブと厚-構造クロスビームが必要です。-

CNCプレートおよびHビーム切断機

この CNC プレートおよび H ビーム切断機は、フラットシートのネスティングと構造プロファイルのコーピングを単一のワークステーションに統合しています。{0}重工業工場、形鋼工場、造船所向けに設計されており、個別の切断ラインが不要になります。

お問い合わせに追加
CNCプレートと私はビーム切断機

CNC プレートおよび I- ビーム切断機は、ワークフローのボトルネックのない高-サイクル-サイクル、二重機能-}を必要とする構造用鋼の製造業者向けに設計されています。頑丈なローラー-コンベヤ供給システムとガントリー-タイプのプラズマおよび酸素-切断ブリッジを統合することにより、このシステムは平鋼板と構造プロファイル (I- 梁、H- 梁、チャネル、アングル) を同時にまたは個別に処理します。

お問い合わせに追加
CNC プレートおよびチャンネル鋼切断機

CNC プレートおよび構造チャネル鋼切断機は、単一のワークステーション内で平鋼プレートと重量構造プロファイル (U- チャネル、I- ビーム、アングル) を同時または専用に処理できるように設計されています。この二重機能構成により、二次的な材料の移動が不要になり、重要な製造現場の設置面積が節約され、材料のステージングのオーバーヘッドが削減され、全体的な資本効率が最大化されます。

お問い合わせに追加
CNC鋼板およびプロファイル切断機

産業用 CNC 鋼板およびプロファイル切断機-構造用鋼、造船、機器製造における精密プロファイル切断、面取り、厚板加工用に設計された頑丈な CNC 切断システムです。製品仕様とパフォーマンスメトリクスは、次の目的に設計されています。

お問い合わせに追加

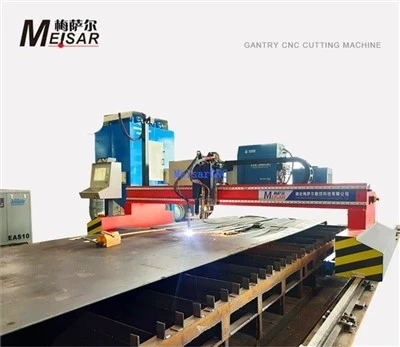

CNCプレートおよびアングル鋼切断機

CNC プレートと山形鋼の複合加工ラインは、自動化されたせん断、パンチング、熱切断を必要とする大量の構造用鋼の製造業者向けに設計されています。{0}この機械は、構造詳細作成ソフトウェア (Tekla Structures など) から CAD/CAM データを直接読み取ることにより、手動レイアウトを排除し、生産ステーション間の資材の取り扱いを削減します。

お問い合わせに追加

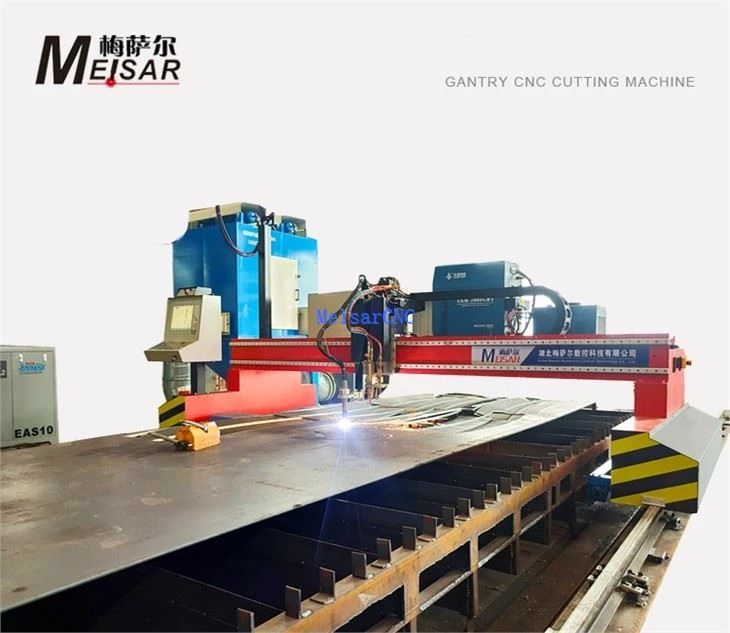

CNCプレートとプロファイルの組み合わせ切断機

CNC プレートとプロファイルの組み合わせ切断機は、フラットシート/プレートの切断と構造プロファイルの処理を単一のガントリーシステムに統合します。

お問い合わせに追加

製品カテゴリ

主要な技術仕様

技術的パラメータ	スタンダードガントリーシリーズ	ヘビーデューティプロファイルコンボシリーズ
有効切断スパン	3,000 mm - 6,000 mm	4,000 mm - 10,000 mm
レールの長さの増分	3,000 mm モジュラーセクション	3,000 mm モジュラーセクション
最大。位置決め速度	24,000mm/分	30,000mm/min
直線軸精度	+/-0.1 mm/m (ISO 9013)	+/-0.05 mm/m (ISO 9013)
プラズマ源の互換性	130A ～ 800A (Hypertherm / Kjellberg)	マルチ-トーチのセットアップ（プラズマ + 酸素-燃料）
オキシ-燃料カット能力	6 mm - 150 mm	最大 200 mm の構造プレート

産業用途と実証済みのパフォーマンス

形鋼の製造:

CAD を{0}}ベースプレート、ガセット、接続フランジの-パーツネストに指示します。

造船および海洋:

V、Y、X、K 溶接継手形状の自動 5 軸ベベル切断により、二次研削を削減します。

重機:

シャーシフレームや鉱山アタッチメント用の耐摩耗性合金プレート（Hardox など）の精密プロファイリング-。

クライアントフィールドの例:

中西部の大手構造用鋼製造業者は、当社のヘビーデューティープロファイルコンボシリーズを導入して、40 mm の炭素鋼プレートを 2 つのシフトにわたって連続的に加工しました。{0}自動化された 5- 軸面取りの統合により、二次的な手動研削ステップが完全に排除され、最先端の準備作業時間が 35% 短縮されました。

CNC Plate And Angle Steel Cutting Machine

製造基準と品質管理

ストレス解消:主要なガントリー構造は、CNC 床ボーリングミルで仕上げ加工を行う前に、内部溶接応力を中和するために 600 度のガス炉焼きなましを受けます。{{2}

ガイドウェイの加工:レールは頑丈な国家標準プロファイル (38 kg/m ～ 50 kg/m) を利用しており、長期的な真直度を確保するために表面研磨され、調整されています。{{4}

計測学:直線位置と直角度は、工場出荷前にレーザー干渉計によって検証されます。-

グローバルコンプライアンス:すべての電気キャビネットと制御システムは、CE (EU) および UL/CSA (北米) の産業安全規格に従って構築されており、シームレスな工場検査クリアランスを保証します。

調達チェックリスト

入力電源:

グリッドの安定性 (3 相 380V/415V/480V、50/60Hz) と高アンペアプラズマインバーターの専用変圧器容量を検証します。

基礎とレール:

床の平坦性と 12 メートルを超えるレールに埋め込まれたアンカープレートに関する土木工学の要件を確認します。

ヒュームの抽出:

地域の環境規制を満たすために、ゾーン分けされた空気圧下降気流テーブルの寸法に基づいて排気量 (m3/h) を計算します。

ソフトウェアの統合:

ポストプロセッサとネストスイート（SigmaNEST、ProNest など）との互換性を確認します。{0}

よくある質問

Q: 厚い炭素鋼を切断する際の熱変形はどのようにして最小限に抑えられますか?

A: このシステムは、スタンドオフの一貫性を保つために、アーク電圧/容量性の自動トーチ高さ制御（THC）を利用しています。{0}ネスティングソフトウェアはリードイン/リードアウト戦略と共通のライン切断を適用し、ゾーン化された空気圧テーブルが局所的な熱の蓄積を制限します。-

Q: 溶接ベベル準備の予想公差はどのくらいですか?

A: 自動化された 5- 軸ベベルヘッドにより、システムは角度公差を +/-0.5 度以内に維持し、溶接可能な V、Y、X、K ジョイントを提供します。

Q: 製造から納品までのリードタイムはどれくらいですか?

A: 標準ガントリーシステム (12m 未満) では、図面の承認から発送までに 45 ～ 60 日かかります。ヘビーデューティプロファイルコンボには、工場受け入れテスト (FAT) を含めて 75 ～ 90 日かかります。

Q: 世界中の顧客に対するスペアパーツのサポートはどのように管理されますか?

A: 消耗品 (電極、ノズル、レーザー光学系) は、迅速な輸送のために地域の物流ハブに在庫されています。 CNC コントローラには統合されたリモート診断モジュールが搭載されており、当社のサービスエンジニアは安全にログインし、機械パラメータを分析し、リアルタイムで制御障害を解決できます。
